达锋路沿石生产加工流程
时间:2019-05-25 03:48:10 来源: 总浏览:5391 字体:16px | 14px | 12px
随着经济快速发展,城市建设升级改造工程标准越来越高。路沿石的生产加工工艺也从起初的量产,转变成现在质与量的同步升级。
早期的路沿石要求不高,尺寸要求不严格,加工工艺也是简单的切割成型。而现在的路沿石生产,越来越多的追求特色,加工工艺越来越复杂。不仅切割成型,尺寸误差要求严格,现在的表面处理工艺也往多样化方式走。有的要求两面磨光,有的要求6面喷砂,有的要求4面火烧,有的要求倒大角处理,越来越多的加工工艺在考验着石材企业的生产能力。
那么为了满足生产需求,石材企业自然要选择先进设备来进行加工生产。下面就介绍路沿石两面磨光加工工艺的流水线设备,还有生产流程:

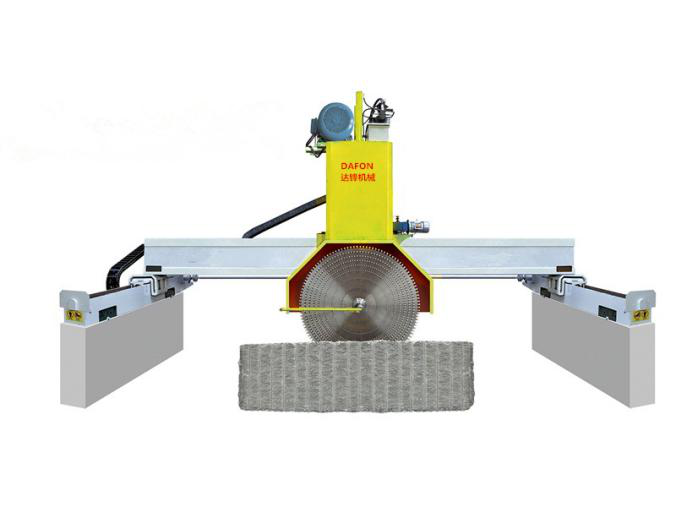

1、首先选用桥式龙门大切进行荒料的切割,切割成路沿石半成品:
技术特点:
该机采用PLC可编程控制和人机操作界面,辅以超亮精度旋转编码器进行分片,左右走刀采用变频器控制,可根据石材材质进行调速,上下升降采用液压升降,结合镀铬导柱+耐磨导套,配合间隙小,耐磨美观,并在导套内设计多层密封,防水防尘防漏油,提高使用寿命,前后分片采用高精度丝杆螺母传动,自动分片,关键部位均采用进口优质零配件,荒料可直接置于地面,节省了台车及其维护费用;因而具有切割效率高、分片精度高、切割出来的板材平整度好,稳定性高、操作简便等优点,特别适用于高价值花岗岩、大理石荒料的切割。
技术参数:
DF2200/2500/2800-4D桥式组合切石机(导柱机) |
||
最大锯片直径 |
mm |
Φ2200/Φ2500/Φ2800 |
最大加工长度 |
mm |
3800/3500/3200 |
最大加工宽度 |
mm |
2200 |
最大升降行程 |
mm |
1350 |
耗水量 |
m³/h |
15 |
主电机功率 |
kw |
37/45 |
总功率 |
kw |
47/55 |
外形尺寸 |
mm |
8000×4300×3400/3700(基础至最高点) |
总重量 |
kg |
16000 |

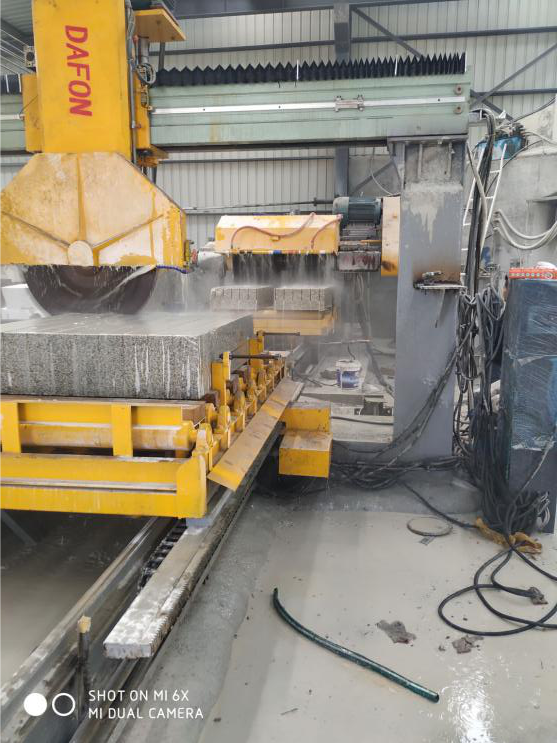

2、采用路沿石成套流水线设备进行切割:
技术特点:
本套设备采用通轴多刀组合切割,无需分片动作,实现一刀切割,机械动作简单易操作,通过机台自带滚筒实现流水线工作。左右走刀采用变频器控制,可根据石材材质进行调速,上下升降采用液压升降。整机采用一体设计,无需水泥基础,只需直接放在水泥平底上固定住就行。分片机采用潜行快走原理,提高石材切割标准度,可以达到出口标准要求。定长机采用龙门一体式构造,有利于切割稳定性,提高切割产量,由于采用单刀定长,所以适用于市面上任意尺寸的定长,不会浪费材料。整套设备只需一个工人操作即可,可以节约很大人工成本,并且降低行吊利用率。
技术参数:
DF1200-12S-1S路沿石单刀定长流水线 |
|||
名称 |
unit |
路沿石分片机DF1200-12S |
路沿石单刀定长机DF1200-1S |
最大锯片直径 |
mm |
Φ1200 |
Φ1200 |
最大加工长度 |
mm |
3000 |
3000 |
最大加工宽度 |
mm |
1600 |
1600 |
最大切割深度 |
mm |
450 |
450 |
耗水量 |
m³/h |
8 |
4 |
主电机功率 |
kw |
55 |
22 |
总功率 |
kw |
60 |
27 |
外形尺寸 |
mm |
6000×3300×2700(基础至最高点) |
5800×3300×3500(基础至最高点) |
总重量 |
kg |
9000 |
8600 |

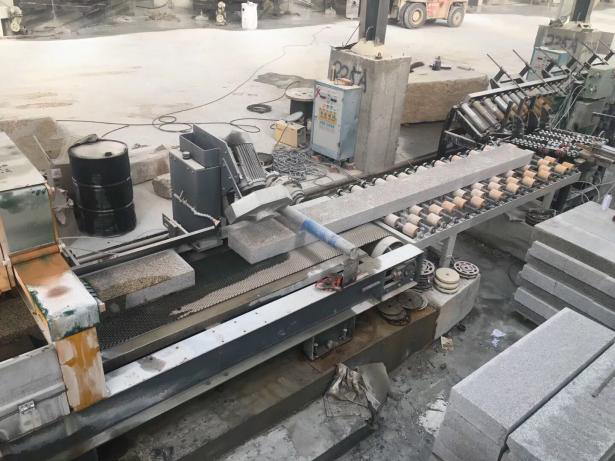

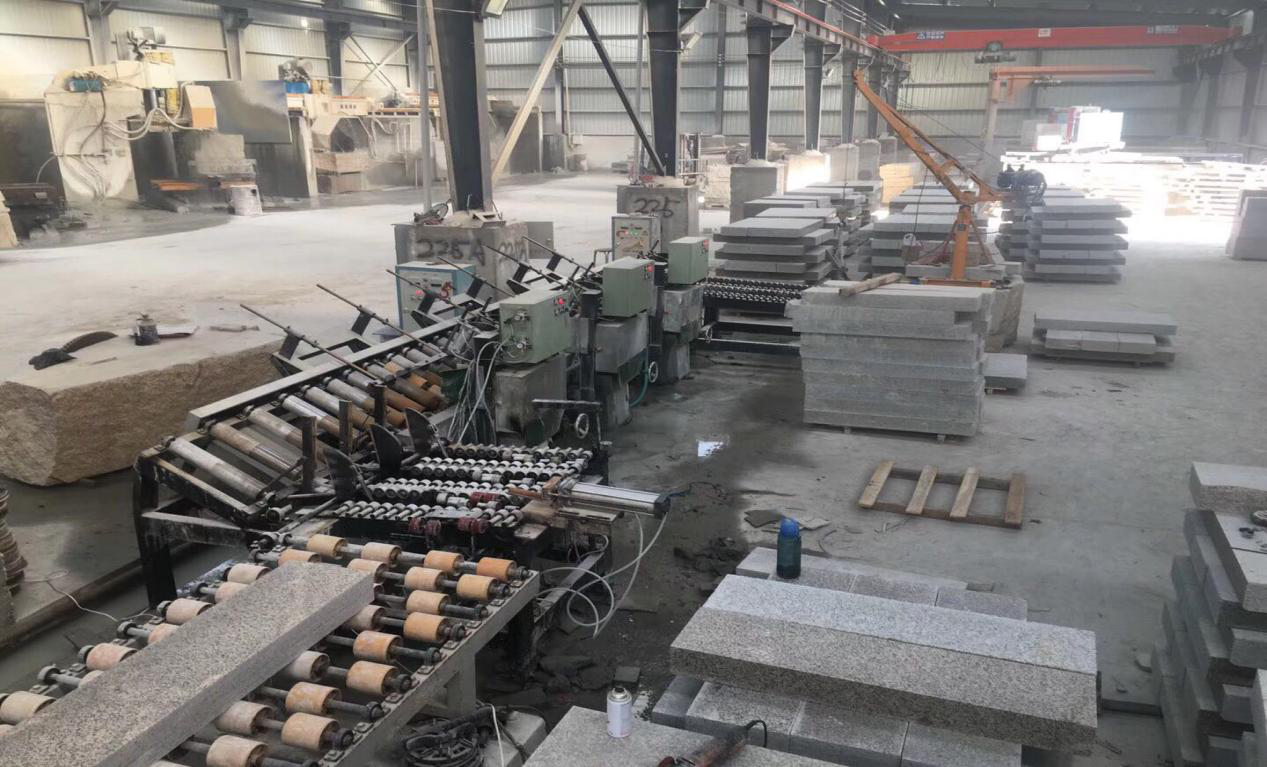

3、切割好的路沿石进行磨光和倒角:
技术特点:
这条流水线取代了以往路沿石主要依靠人工倒角和磨光,彻底解决了生产劳动强度大,效率低,成本高的局面。整条流水线进行无缝衔接,通过中间的过渡架和翻板装置实现设备之间的联动性。倒角位置采用时下流行的下倒角,倒角精确度高,还可以倒圆角,在最后面增加的磨光,实现了圆角的磨光问题。
路沿石倒角磨边机DF300-3T
锯片直径 mm 300
倒角最大规格 mm 50×50
主电机功率 kw 11+11+11
传送电机功率 kw 0.75
耗水量 m³/h 4
整机外形尺寸 mm 7000×2500×1800
整机重量 kw 4000
技术参数:

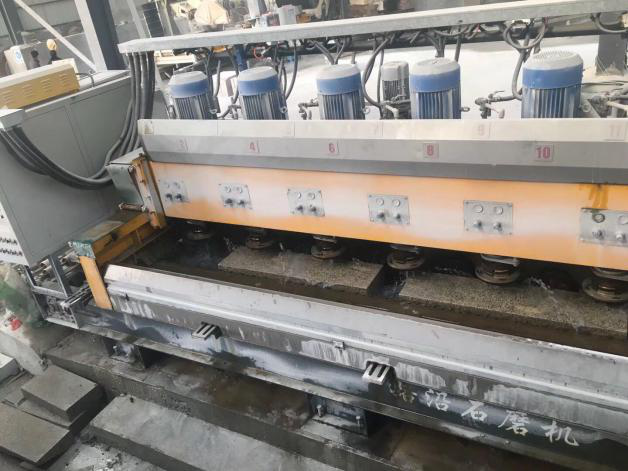

路沿石自动磨机DFMJ12-2M
可磨板宽度 mm 100-500
可磨板厚度 mm 50-200
皮带进给速度 m 0-4.0
磨头电机功率 kw 7.5
总功率 kw 100
耗水量 m³/h 12
整机外形尺寸 mm 5600×1900×2700
4、总结特点:
大切切割完后,一个工人通过行吊上料到路沿石分片机上,另一个工人将路沿石单刀定长机上切割好的路沿石通过行吊吊到路沿石磨光机上面进行磨光和倒角,第三个工人在倒角磨边机后面通过小吊进行卸料和打包。整个流程只需要3个工人操作,大大节约人工成本。整条生产性连续性贯通,稳定性好。
